Kirjeldus:

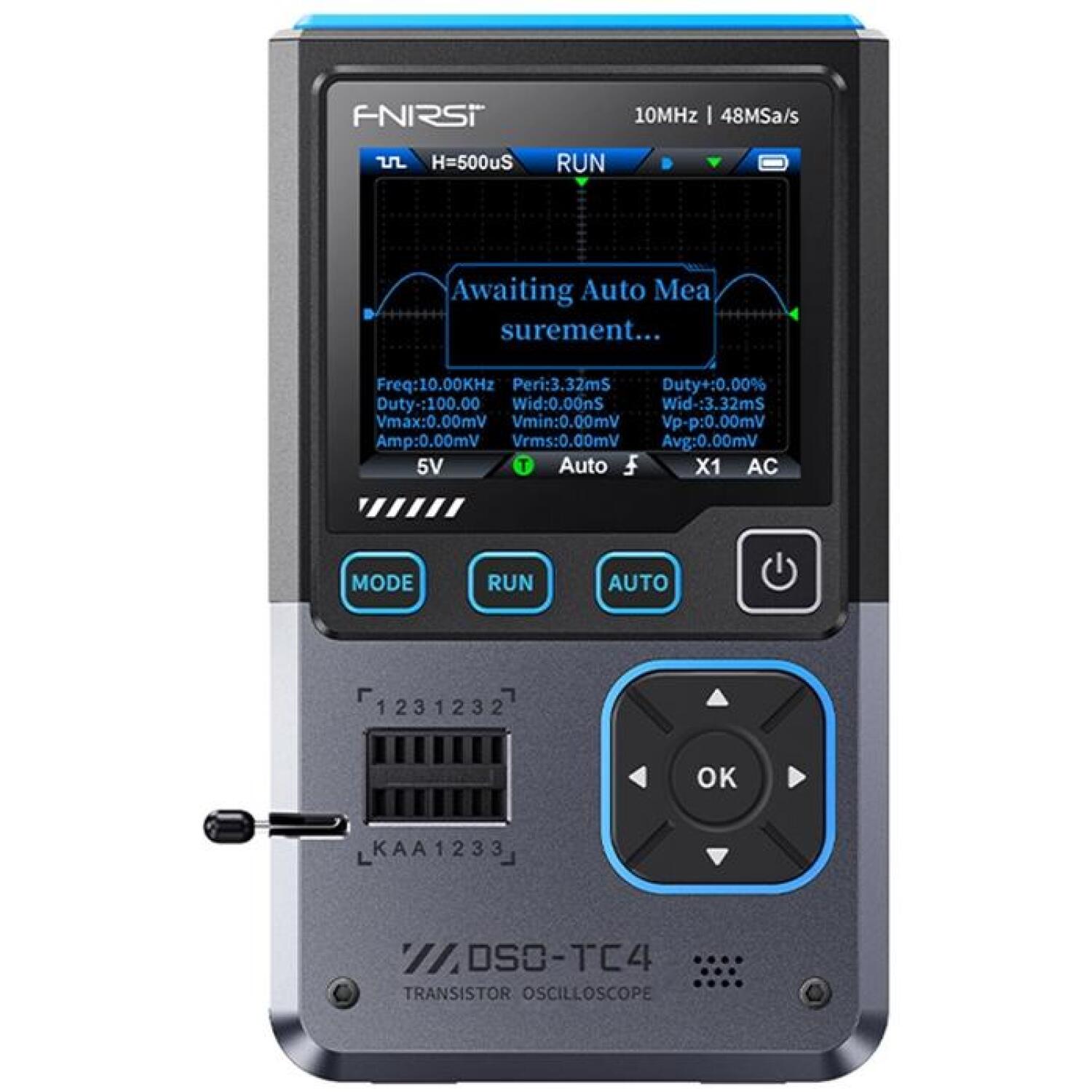

Fnirsi 3-in-1 mini osilloskoop DSO-TC4 on multifunktsionaalne seade, mis ühendab endas digitaalse osilloskoobi, elektrooniliste komponentide testeri ja signaaligeneraatori funktsioonid. See seade on ideaalne teenindusrakendustes, pakkudes kasutajatele võimalust analüüsida lainekujusid, tuvastada komponente ja testida signaale. Tänu nutikale Anti-Burn funktsioonile on seade ohutu kasutada ka vähem kogenud kasutajatele.
Põhiomadused ja eelised
- 10 MHz mõõtebandwidth → võimaldab detailset ja täpset lainekuju analüüsi.
- 48 MSa/s näidustussagedus → tagab reaalajas signaalide jälgimise.

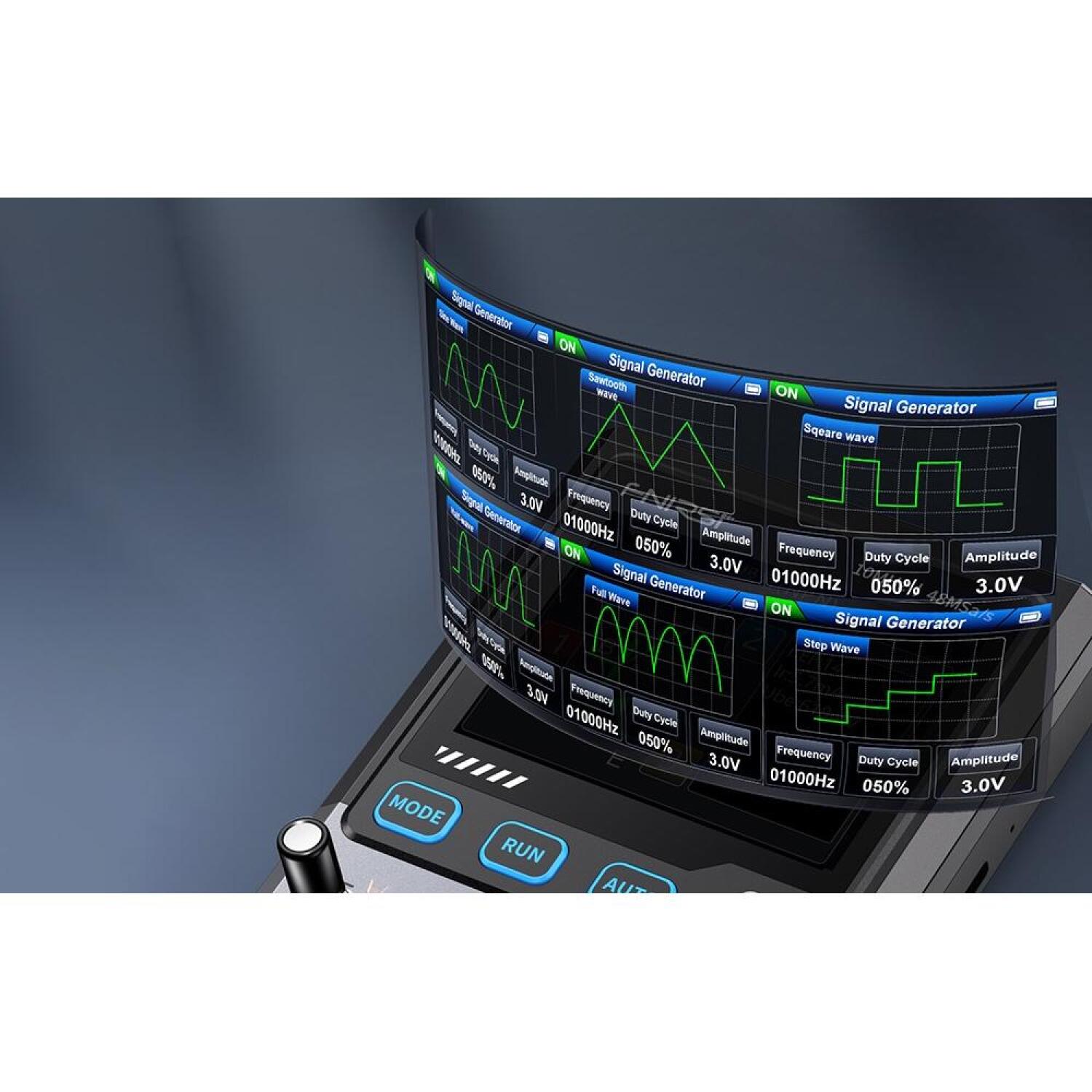

- 13 eeldefineeritud lainekuju → võimaldab simuleerida erinevaid ringluse töötingimusi.

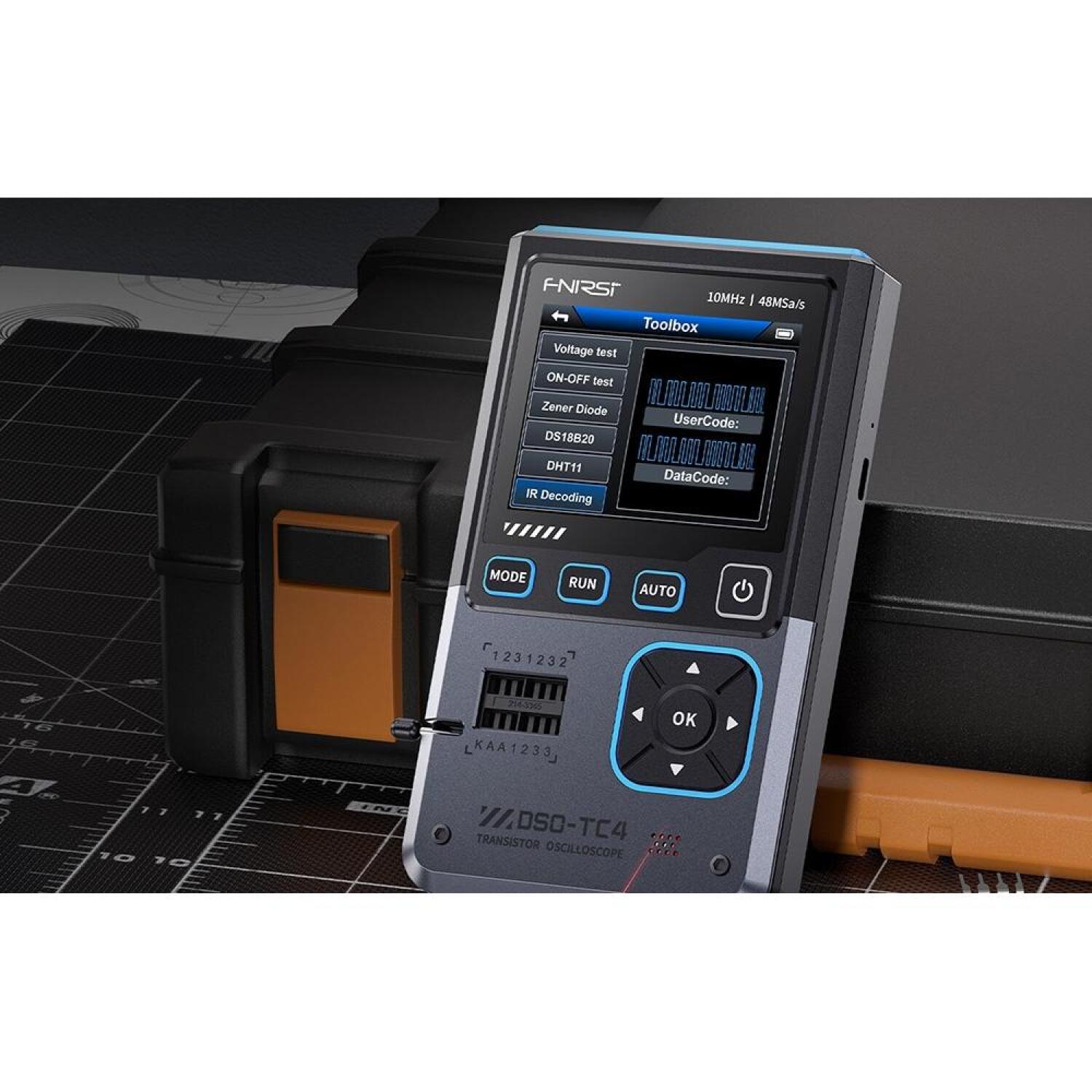

- Automaatne komponentide tuvastamine → kiired diagnostika ja parameetrite tuvastamine.
- 2.8-tolline TFT värviekraan → lihtne lugeda andmeid ja graafikuid.

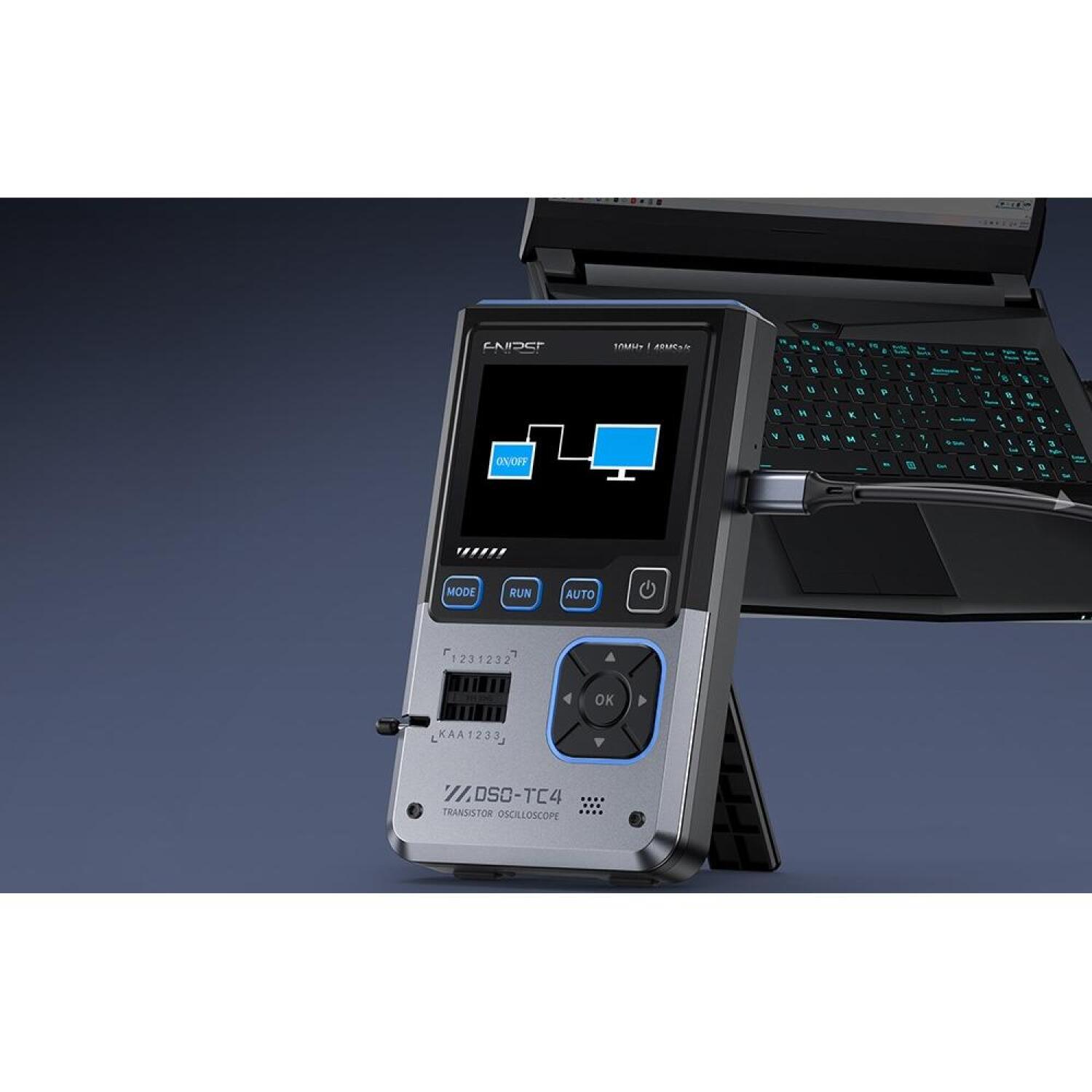

- USB-C laadimisport → mugav laadimine ja andmeedastus.

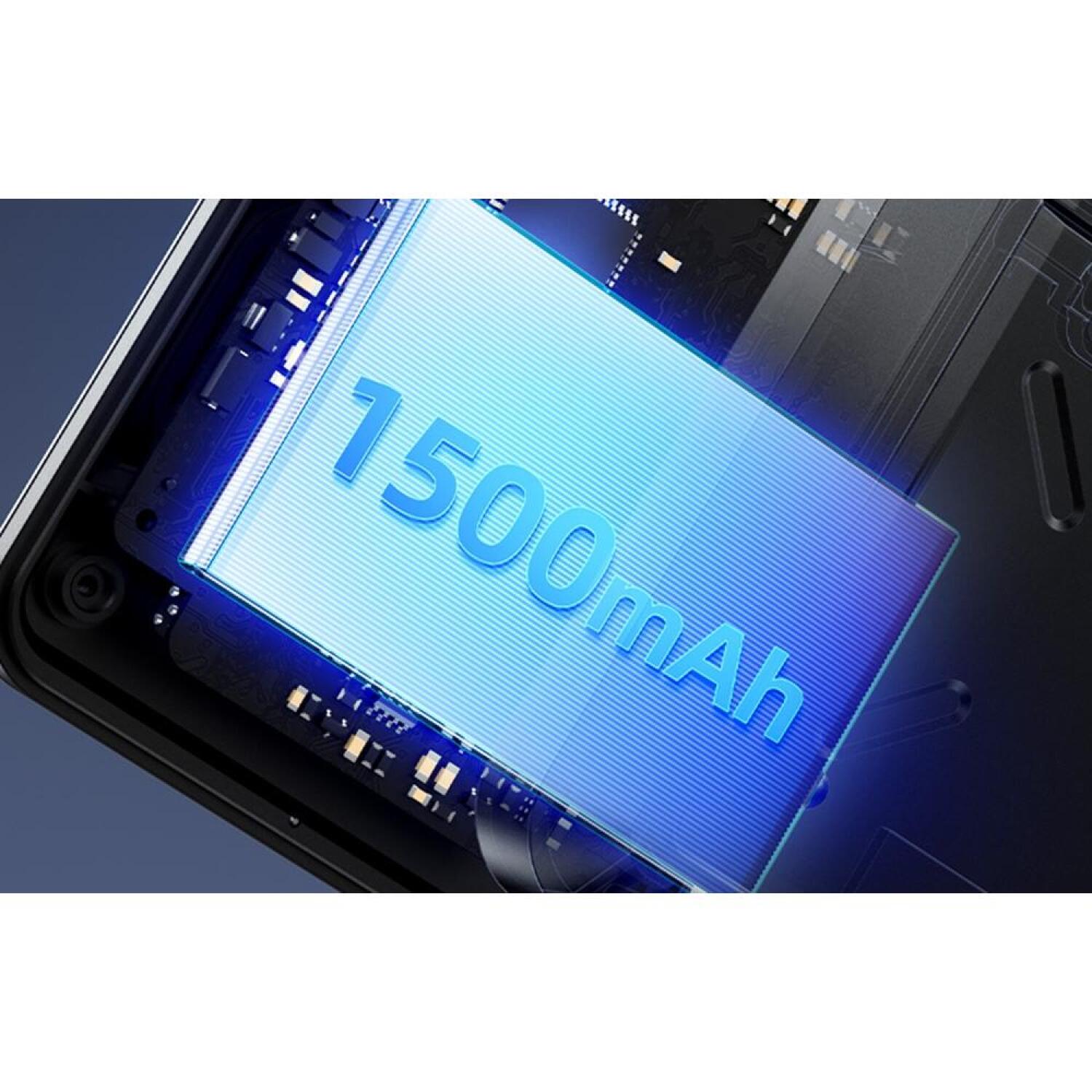

- 1500 mAh liitiumioonaku → pikem tööaeg ja automaatne unerežiim.
Tehnilised spetsifikatsioonid
- Diode: Pingelang <5V</li>
- Kaalu: 186 g
- Aku: Liitiumioon 3.7V, 1500mAh
- Ekraan: TFT värviekraan 2.8 tolli
- Resistori vahemik: 0.01Ω-50MΩ
- Kondensaatori vahemik: 25pF-100mF
- Toide: USB Type-C (5V/1A)
- Triggeri tüüp: Tõusva serva, langeva serva
- Ajastus: 50ns-20s
- Vertikaalne tundlikkus: 10mV/div-10V/div (X1 vahemik)
Ühilduvus
Seade on ühilduv kõigi standardsete elektrooniliste komponentidega, sealhulgas dioodide, transistoride, takistite ja kondensaatoritega. Ei ole ühilduv analoogsete seadmete ega vanemate osilloskoopidega.
Kasutamine
- Ühendage seade toiteallikaga USB-C kaudu.

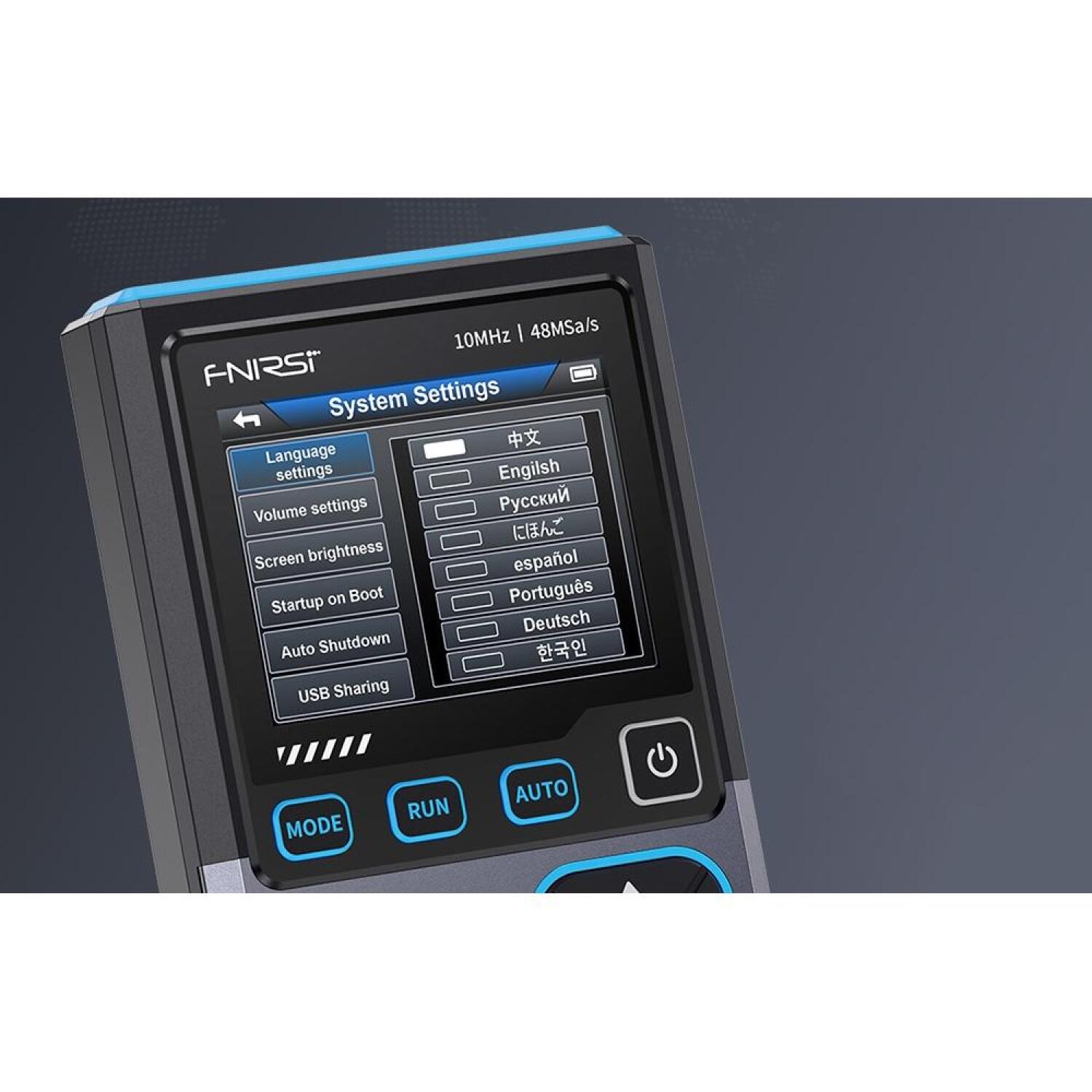

- Valige soovitud mõõtmisrežiim seadme menüüst.
- Ühendage mõõteproovid testitava komponendiga.
- Reguleerige vajalikke parameetreid, nagu triggeri tase ja vertikaalne offset.
- Alustage mõõtmist ja jälgige tulemusi ekraanil.
Miks tasub osta
Fnirsi DSO-TC4 mini osilloskoop pakub kvaliteetset ja usaldusväärset lahendust elektrooniliste komponentide testimiseks ja signaalide analüüsimiseks. Selle kompaktne disain ja mitmekesised funktsioonid muudavad selle ideaalseks tööriistaks nii professionaalidele kui ka hobikutele. Seade on vastupidav ja pakub pikaajalist kasutusmugavust, olles samas osa laiemast Fnirsi ökosüsteemist, mis toetab innovatsiooni ja kvaliteeti.
Reaalsed kasutusstsenaariumid
- Elektrooniliste komponentide kiire testimine ja diagnostika remonditöökodades.
- Signaalide analüüs ja simuleerimine hariduses ja teadusuuringutes.
- Prototüüpide arendamine ja katsetamine elektroonikainnovatsioonide valdkonnas.
Pakendi sisu
- Osilloskoop
- P1600 proovi
- Krokodilliklamber
- 3x testkonksud
- Kasutusjuhend
- USB-C laadimiskaabel
- Adapter
Brändist
Fnirsi on tuntud oma uuenduslikkuse ja kvaliteedi poolest elektroonikaseadmete valdkonnas. Bränd keskendub kasutajate vajadustele, pakkudes tipptasemel lahendusi, mis toetavad professionaalset ja kodust kasutust. Fnirsi tooted on loodud kestma ja tagama parima kasutuskogemuse.
